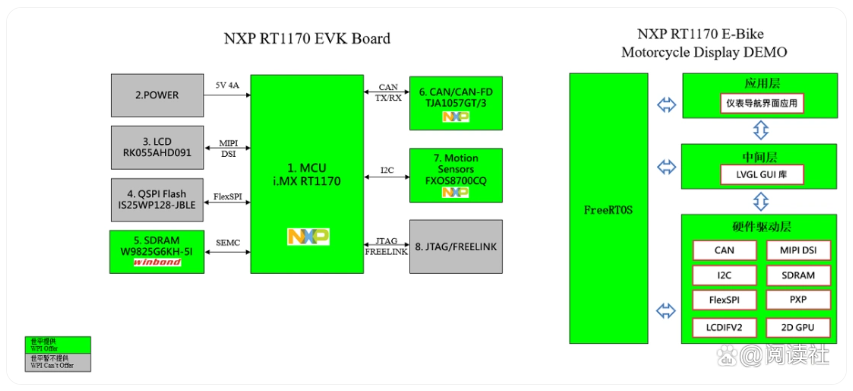

本方案基于i.MX RT1170设计，高性能的Cortex-M7核作为主核专注于图像显示处理，高能效的Cortex-M4作为从核通过CAN总线接收速度、里程、电量等车辆信息，再通过MU（Messaging Unit）数据传递单元传输至主核并显示于仪表界面。除此之外，方案采用了开源轻量级显示图形库LVGL，液晶屏分辨率为720x1280，并借助通用图形加速引擎、矢量图形处理、多图层优化等策略，改进显示效果提高帧率。
借助器件的强大功能，此方案液晶显示部分共有六个界面分别为主页界面、导航界面、仪表界面、胎压界面、音乐界面、图表界面，用于详细显示车载仪表盘的属性。
核心技术优势：
双核通信功能：
i.MX RT1170 有着高性能和高能效的双核，芯片上电后先启动主核APP，主核APP中包含了加载从核APP段的代码以实现主核激活从核的功能。双核间通信是双核系统中十分重要的环节，i.MX RT1170双核支持四种通信分享资源方式，本方案采用MU数据传递单元传输数据。
图形加速功能：
图像显示在显示器之前，i.MX RT1170可以通过PXP、LCDIFv2、VGLite等图形加速器来加速、生成或混合图形内容以优化显示效果。
PXP模块：
本方案采用的液晶屏幕为720x1280竖向屏，LVGL所生成的横向图像由PXP的旋转引擎处理，生成旋转90度的新缓冲竖向数据，旋转过程的耗时为8ms左右。
LCDIFv2模块：
方案通过LCDIFv2模块采用多图层混合叠加的策略实现导航功能，该模块支持多达8层混合，每个图层可以配置为不同的颜色格式、编码格式、大小、位置和混合模式。
VGLite模块：
VGLite轻量级的2D图形API，具有较小的内存占用和较低的CPU占用率，加速用户界面绘制提高刷新率。
方案规格：
支持AEC-Q100；
i.MX RT1170主频1GHz的跨界MCU；
支持PXP、LCDIFv2、VGLite图像加速器；
LCDIFv2最多可达8图层混合。
